爆炸性氣體環境使用Ex設備的防爆標志應包括：
一、符號Ex：表明Ex設備符合GB/T 3836.1-2021的第一章所列專用標準的一個或多個防爆型式。

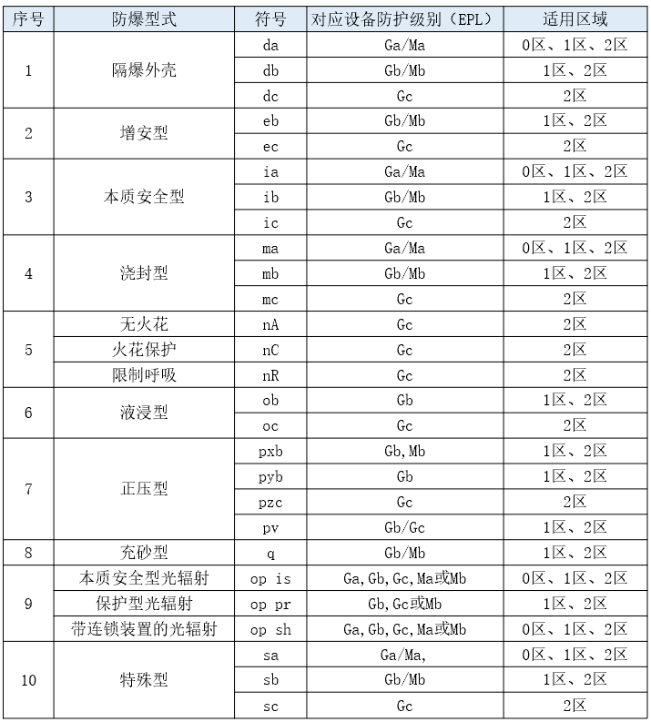

序號 | 防爆型式 | 符號 | 對應設備防護級別 （EPL） |
1 | 隔爆外殼 | da | Ga/Ma |
db | Gb/Mb | ||
dc | Gc | ||
2 | 增安型 | eb | Gb/Mb |
ec | Gc | ||
3 | 本質安全型 | ia | Ga/Ma |
ib | Gb/Mb | ||
ic | Gc | ||
4 | 澆封型 | ma | Ga/Ma |
mb | Gb/Mb | ||
mc | Gc | ||
5 | 無火花 | nA | Gc |
火花保護 | nC | Gc | |
限制呼吸 | nR | Gc | |
6 | 液浸型 | ob | Gb |
oc | Gc | ||
7 | 正壓型 | pxb | Gb,Mb |
pyb | Gb | ||
pzc | Gc | ||
pv | Gb/Gc | ||
8 | 充砂型 | q | Gb/Mb |
9 | 本質安全型光輻射 | op is | Ga,Gb,Gc Ma或Mb |
保護型光輻射 | op pr | Gb,Gc或Mb | |
帶聯鎖裝置的光輻射 | op sh | Ga,Gb,Gc Ma或Mb | |
10 | 特殊型 | sa | Ga/Ma |
sb | Gb/Mb | ||
sc | Gc |
* 引用來源：GB/T 3836.1-2021 第 29.4 條
IIA | IIB | IIC |
甲烷、甲苯、甲酯、乙烷、丙烷、丙酮、丙烯酸、苯、苯乙烯、一氧化碳、醋酸乙酯、醋酸、氯苯、醋酸甲酯、氨，甲醇、乙醇、乙苯、丙醇、丙烯、丁醇、丁烷、醋酸丁酯、醋酸戊酯、環戊烷、戊烷、戊醇、已烷、已醇、庚烷、辛烷、環乙醇、松節油、石腦油、石油（包括汽油）、燃料油、戊醇四氯、乙醛、三甲胺、亞硝酸乙酯 | 丙烯酯、二甲醚、市用煤氣、丁二烯、環氧丙烷、乙烯、二甲醚、丙烯醛、碳化氫、乙醚、二乙醚 | 氫、水煤氣、乙炔、二硫化碳、硝酸乙酯 |
* 引用來源：GB 50058-2014，附錄C
II類電氣設備的最高表面溫度分組 防爆級別：T6 > T5 > T4 > T3 > T2 > T1 | |
溫度組別 | 最高表面溫度℃ |
T1 | ≤450 |
T2 | ≤300 |
T3 | ≤200 |
T4 | ≤135 |
T5 | ≤100 |
T6 | ≤85 |
* 引用來源：GB/T 3836.1-2021 第 5.3.2.2 條
備注：
1、I類Ex設備的防爆標志不需要標出溫度組別。
2、同等條件下，T6的設備可以用在T1~T5場所，T5的設備可以用在T1~T4場所，依次類推。
3、對于最高表面溫度超過450℃的II類Ex設備應用攝氏溫度來標記最高表面溫度，例如， 600℃。
4、用于特殊氣體的II類Ex設備，不必標出相應溫度組別或最高表面溫度。
5、Ex元件不必標志溫度組別或最高表面溫度（攝氏溫度）。
五、適用的設備保護級別（EPL）
不同設備保護級別與防爆區域的關系見下表。
* 引用來源：GB 50058－2014 第 5.2.2 條 、GB/T 3836.1-2021 第 29.4 條
備注：
1、Ma/Mb是煤礦瓦斯氣體環境用Ex設備保護級別；Ga/Gb/Gc是除煤礦瓦斯氣體環境之外的其他爆炸性氣體環境用Ex設備保護級別
2、同等條件下，Ga > Gb > Gc ，Ma > Mb

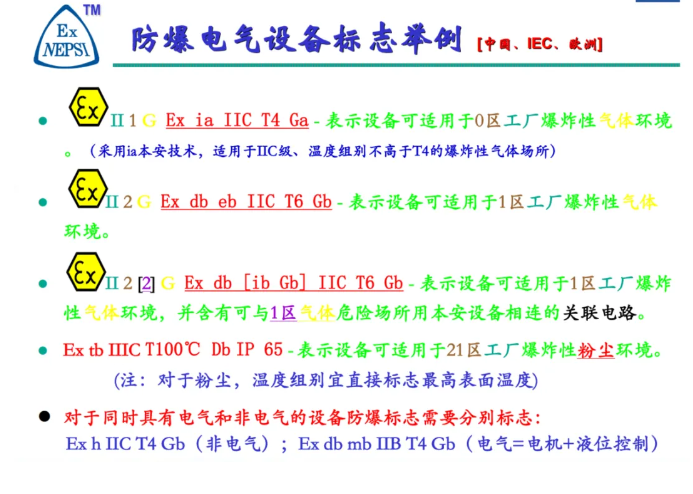

防爆標志舉例：
Ma：設備保護級別，可以用在0區
